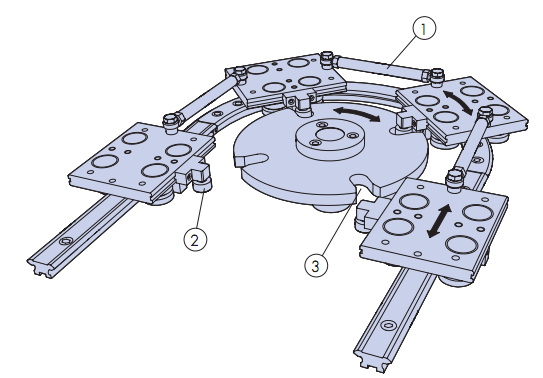

環形直線電機流水線上的小車，可通過連桿連接在一起，形成閉環；配合凸輪盤傳動方式：

如下設計要點，請注意：
1. 小車內側的凸輪，需要為偏心滾輪，可調整凸輪和凸輪盤的接觸緊密程度。
2. 無論何時，需要至少有2個凸輪和凸輪盤接觸，并傳遞動力。
3. 連桿需要是活動式的，可活動的距離，需要精確設計。其中的一個作用是為了確保，凸輪和凸輪盤結合時，多個凸輪需要能夠同時和凸輪盤凹槽的底部接觸，以保證傳動的平穩。
4. 凸輪和凸輪盤的切入和脫離的動作，盡量安排在低速運行的時段，以保護傳動平穩性和降低噪音。
5. 凸輪盤上的凸輪槽的加工，需要以“滾輪相對凸輪盤的運行軌跡的精確模擬”為基礎。

環形直線電機流水線凸輪盤傳動安裝注意事項

環形直線電機系統中的圓弧段，不是整90度或整180度的，而是稍微比90度或180度稍微小一點；所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例，來說明安裝注意事項：

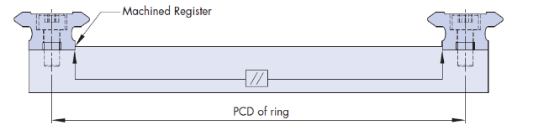

一：先安裝直線電機段，兩平行安裝直線段之間的距離為圓弧導軌的直徑：

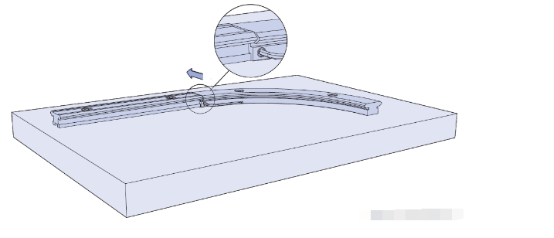

二：安裝圓弧段的時候，需要通過接合部的頂絲機構，把圓弧段的兩端往外頂，和安裝固定好的直線段對齊；注意：是以直線段為基準，讓圓弧段去對齊：
