采用“不銹鋼帶+磁性密封條”設計，可實現直線電機全封閉式防塵 ，把鋁型材基座腔體內的導軌和傳動部件，和外界的粉塵等污染物隔絕開來。下面以直線電機模組為例，來說明“不銹鋼帶+磁性密封條”的設計結構：

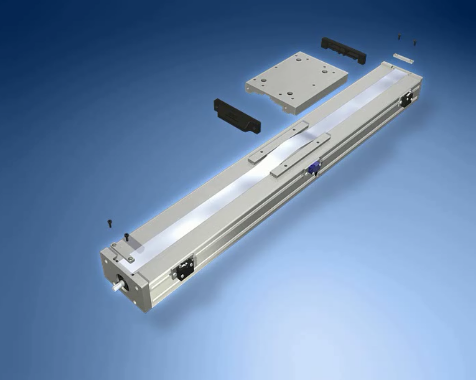

圖一：白色發亮的部分即為不銹鋼帶

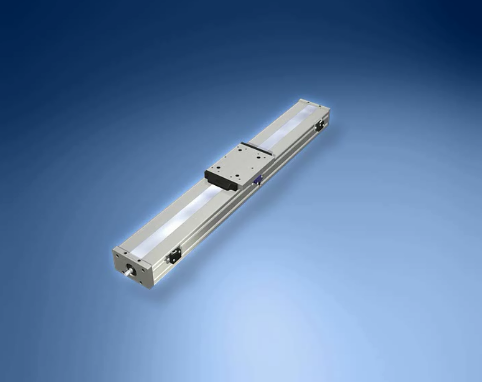

圖二：不銹鋼帶的兩端固定

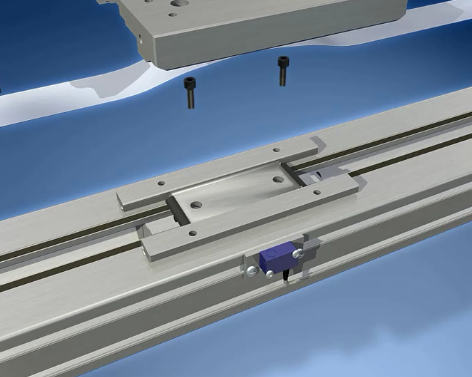

圖三：不銹鋼帶穿過滑座

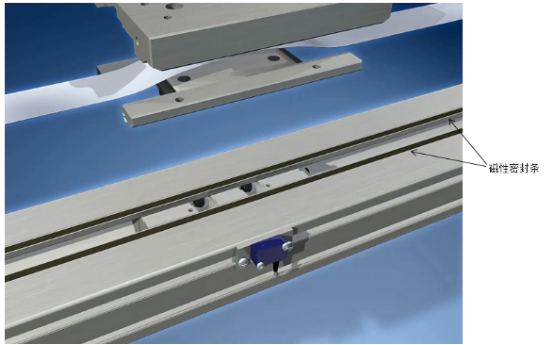

圖四：磁性密封條如圖所示

工作原理：磁性密封條，把不銹鋼帶緊緊吸住，形成密閉腔體；不銹鋼帶穿過滑座，滑座運動的時候，不銹鋼帶和滑座之間有相對運動，不過是很平滑的運動；滑座經過某個位置的時候，會把對應的一小段不銹鋼帶抬起，但是滑座兩端的不銹鋼帶被磁性密封條緊緊吸住，這樣就保證了腔體始終是密閉的。

根據上述工作原理，不銹鋼帶幾乎可以是無限長的，滑座和不銹鋼帶之間的低摩擦可確保高速性能的實現。

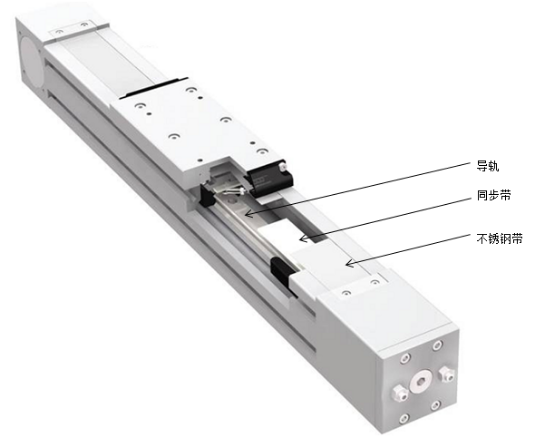

直線電機模組，采用的是同樣的“不銹鋼帶+磁性密封條”設計；導軌為直線導軌，通過拼接，可得到超長行程；傳動方式為高強度聚氨酯同步帶，可實現長度為15米以上的高速傳動：

由于具有上述特點。

直線電機全封閉式防塵
1、全新的結構，良好的散熱，更高的推力密度；
2、無傳動環節，低噪音、低磨損、長壽命、免維護；
3、高功率密度、高剛度、高加速度、高系統響應；
4、先進的推力波動補償技術；
5、高性?xún)r(jià)比，結構簡單，調整方便；
6、可接長，模塊化的磁軌設計，行程不受限制；
7、可用內置數字位移傳感器實現高性能伺服控制；
8、無需外部光柵或磁柵，進一步降低系統成本；
9、可用于真空和嚴酷環境
