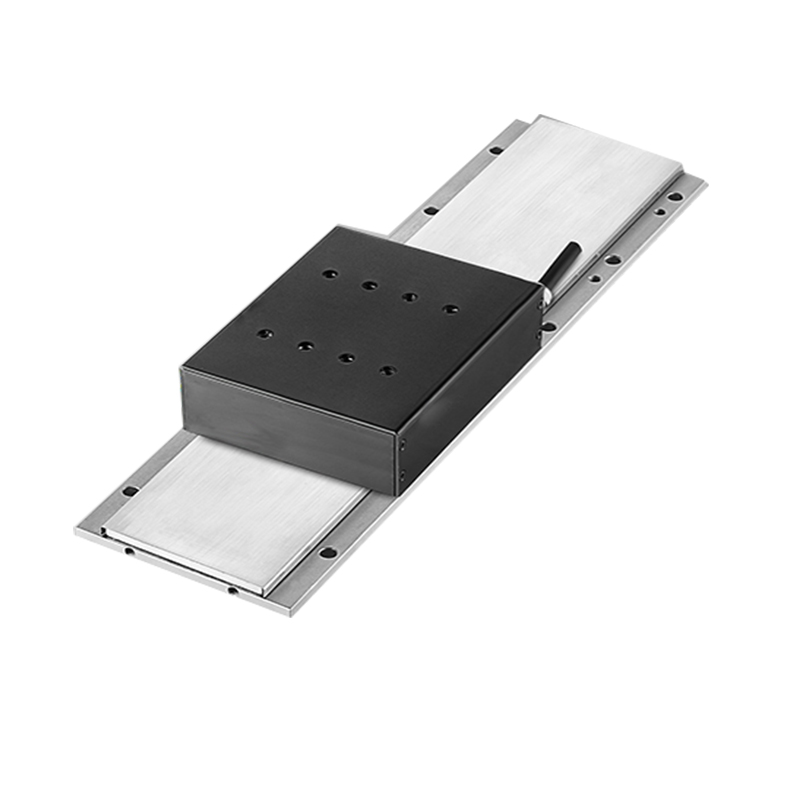

平板直線電機是一種將電能直接轉換成直線運動機械能，而不需要任何中間轉換機構的傳動裝置。我們也稱其為線性電機，線性馬達，直線馬達，推桿馬達。最常用的平板直線電機類型是平板式平板直線電機、U型槽式平板直線電機和圓柱型平板直線電機。它具有系統結構簡單、磨損少、噪聲低、組合性強、維護方便等優點。旋轉電機所具有的品種，平板直線電機幾乎都有相對應的品種。





　　平板直線電機的結構主要包括定子、動子和直線運動的支撐輪三部分。為了保證在行程范圍內定子和動子之間具有良好的電磁場耦合，定子和動子的鐵心長度不等。定子可制成短定子和長定子兩種形式。由于長定子結構成本高、運行費用高，所以很少采用。直線電動機與旋轉磁場一樣，定子鐵心也是由硅鋼片疊成，表面開有齒槽;槽中嵌有三相、兩相或單相繞組;單相直線異步電動機可制成罩極式，也可通過電容移相。



　　平板直線電機是將傳統圓筒型電機的初級展開拉直，變初級的封閉磁場為開放磁場，而旋轉電機的定子部分變?yōu)槠桨逯本€電機的初級，旋轉電機的轉子部分變?yōu)槠桨逯本€電機的次級。如果初級是固定不動的，次級就能沿著行波磁場運動的方向做直線運動。即可實現高速機床的平板直線電機直接驅動的進給方式，把平板直線電機的初級和次級分別直接安裝在高速機床的工作臺與床身上。由于這種進給傳動方式的傳動鏈縮短為0，被稱為機床進給系統的“零傳動”。





　　在平板直線電機中，相當于旋轉電機定子的，叫初級;相當于旋轉電機轉子的，叫次級，初級中通以交流，次級就在電磁力的作用下沿著初級做直線運動。這時初級要做得很長，延伸到運動所需要達到的位置，而次級則不需要那么長，實際上，平板直線電機既可以把初級做得很長，也可以把次級做得很長;既可以初級固定、次級移動，也可以次級固定、初級移動。



　　直線感應電動機是由旋轉電動機演變而來。當一次側的三相(或多相)繞組通入對稱正弦交流電流時，會產生氣隙磁場。當不考慮由于鐵芯兩端開斷而引起的縱向邊緣效應時，這個氣隙磁場的分布情況與旋轉電動機相似，沿著直線方向按正弦規律分布。
