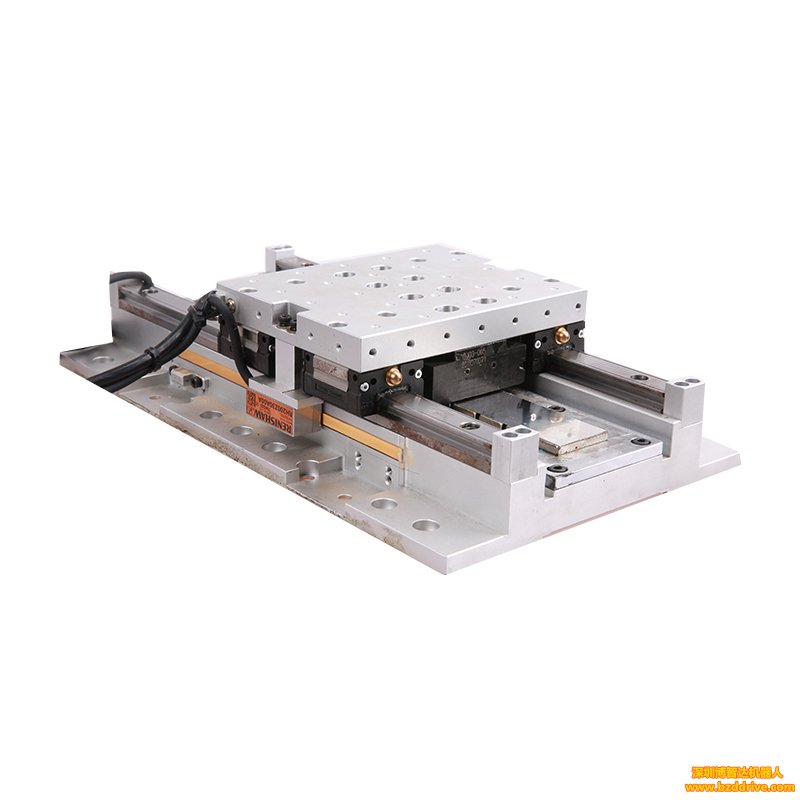

直線電機無需任何中間轉換結構即可將電能轉換成直線運動。與傳統方法相比，直線電機具有低噪聲、無磨損、無接觸、結構簡單、速度快、精度高等優點。在此基礎上，論述了直線電機的發展及其在電梯行業中的應用，闡述了直線電機在電梯驅動系統和門機系統中的應用前景，并指出了工程技術人員研發直線電機的方向。



傳統的電梯牽引系統和門機采用交流旋轉電機工作。為了打開和關閉電梯門，需要一些復雜的旋轉機構來將旋轉電機轉換成線性運動。就電梯的牽引驅動系統而言，無論是交流電機蝸桿傳動系統、交流調速系統還是永磁電機調速系統，交流電機響應速度慢，控制復雜，不能滿足未來電梯性能的要求。由于其特殊的結構，直線電機不易受環境影響。受到了行業的廣泛關注，正逐漸成為主流的電梯產品。



 直線電機的發展和研究情況

    1.1.直線電機的發展史



直線電機的概念是在1840年提出的，至今已有100多年的歷史。其發展歷史大致可分為三個階段，即探索實驗階段、開發應用階段和實際商業化階段。第一階段是直線電機的探索和實驗階段?，F(xiàn)階段，直線電機的設計還存在一些問題，尚未找到合適的應用領域。因此，直線電機還沒有得到廣泛應用?；诳茖W(xué)家在發展階段對直線電機的研究，取得了巨大的成就，發表了一些關于電機的系統著作和文章，極大地促進了直線電機的發展，同時也引起了研究者的關注。自1971年以來，直線電機一直獨立使用。在這個階段，研究人員選擇了出了適合直線電機使用的途徑，各種各樣的直線電機被廣泛的推廣，研究出了非常多的具有使用價值的產品，比如沖壓機、空壓機、煤機等。

    1.2.近年來國內外對直線電機的研究情況



    近年來，直線電機得到了迅速的發展，很多人都開始對直線電機進行研究。國際上很多公司也逐漸開始研發直線電機類的產品，比如日本的三井精機公司、美國的Koll-morgen公司、各國的Wesitinghouse公司等等。各種各樣質量良好的直線電機產品也出現在了人們的視野中。比如Indramat公司研究出了非常完整的直線電機系列，其中包含了封閉式異步直線電機和無罩殼異步直線電機。在直線電機的控制系統中設置了非常標準的接口，可以更好的保證各種景觀改型的程序控制器和數字變換器相兼容。

       我國對直線電機的研究發展比較晚，大概是從70年代發展起來的。不過在國外直線電機使用潮流的影響下，我國國內也出現了很多直線電機開發使用的單位，例如浙江大學、沈陽工業大學、浙江大學、西安交通大學等。我國第一個直線電機研究所在浙江大學誕生，并且此研究取得了非常不錯的研究成果。目前我國在直線電機方面的研究成果主要有摩擦壓力機、沖壓機、礦山運輸系統、直線電機驅動門、自動繪圖儀等。這些產品已經得到了應用推廣。本文主要對直線電機在電梯行業的應用進行探討。

    電梯行業中直線電機的應用

    2.1.電梯控制系統的基本要求

由于電梯是一種需要頻繁制動和啟動的裝置，加速時間和減速時間在運行過程中占有很大比例。特別是在單層運行中，它幾乎完全處于制動和起動狀態。如果電梯的制動和啟動時間可以減少，可以大大節省乘客的時間。從這個方面來說，當控制電梯的運行時，有必要優化其運行時間。此外，當減速和加速時，乘客會在加速的影響下感到超重。人體器官也受到更大的重力作用。可能會出現頭暈。研究證明，電梯在使用過程中的生理系數一般應控制在1.31米/秒以下。因此，在減速和加速過程中，電梯應在保證舒適性的基礎上控制速度。除了需要控制運動以外，還需要對通訊、監控、顯示等方面的內容進行控制。



 2. 2. 電梯運動控制系統方案的設計



  一般情況下，可以把電梯控制系統分成拖動調速系統和操作控制系統兩個方面的內容，根據控制需求的不同，在應用的過程中，要選擇對應的控制芯片。在控制系統中主要有電梯運行邏輯功能的控制、電梯群的監控調度、電梯交通分析的計算三個方面，因此在選擇芯片時要選擇可以同時處理多個任務和有著良好計算能力的芯片，要可以實時的對直線電機進行控制，及時的響應輸入信號。當前拖動調速系統和操作系統主要是使用微處理器控制的全數字化電梯控制系統。傳統的控制系統主要是由PLC控制系統或者繼電器控制系統構成，屬于集中控制系統。在使用的過程中，常常需要把控制電路信號、強迫換信號、急?；芈沸盘枴Q速和平層信號等發送到同一個控制器，此控制器在進行邏輯運算后，對此信號進行執行。使用該控制系統，控制器的計算量很大，極大地限制了系統的實時響應速度。此外，控制器的功能不能進一步擴展，電路非常復雜，故障發生后維護非常困難。尤其是對于高層電梯，信號線太多，維護更加麻煩。



直線電機電梯采用全數字微處理器控制系統，解決調速問題。根據實際控制要求，選擇相應的處理器。例如，51系列芯片可用于電梯門廳的簡單控制操作。如果有多種控制任務和電梯群控要求，可以使用ARM控制芯片。利用微機控制系統可以對電梯進行群控管理，合理配置電梯，提高電梯運行效率，減少電梯等待時間，節約用電。為了提高系統的可靠性，可以使用非接觸邏輯電路，維護成本不高，產品質量非常好。它具有較大的靈活性，可以根據實際需要改變控制程序。當出現故障時，可以對故障進行顯示，使維修變得更加的容易，對電梯的運行效率進行提升，降低故障的時間。拖動調速控制系統通常由80c196mc(16位單片機)構成。隨著控制算法的復雜程度逐漸提升，16位單片機逐漸被性能更高的DSP芯片取代，這種控制系統主要是由電流檢測、電壓檢測、速度檢測等參數構成。

    2.3.硬件平臺的搭建

    2.3.1.主控系統的搭建



在電梯控制、管理和測量的早期過程中，主要采用高級單片機。單片機在應用過程中受到資源和速度的限制。電梯通信管理、人機界面、數據處理、數據采樣和控制任務難以實現。為了更好地完成電梯控制系統的任務，需要應用嵌入式系統。目前，用于32位數據處理的數字信號處理器和ARM內核處理器是嵌入式系統中兩個相對重要的處理器。因為在電梯控制系統的控制過程中，控制、管理和數據通信是幾個非常重要的方面，所以ARM是一個很好的選擇。ARM主要由ARM9芯片組成。通過在嵌入式操作系統中進行應用可以將電梯運行的指令發送到拖動控制系統，達到橋廂控制系統和各門廳控制系統串行通信的目的，將電梯的運行狀態和轎廂的位置發送到各個門廳控制系統，為了方便對電梯進行調度和群控，可以和監控PC進行連接。

    2.3.2.拖動控制系統的搭建

與傳統的曳引電梯相比，直線電機驅動的無繩電梯不需要配重和專用機房來安裝驅動電機，可以節省大量空間。在安裝過程中，直線電機不需要使用長鋼絲繩來驅動無繩電梯。使用的機械零件非常簡單，并且在操作過程中幾乎沒有故障點。電梯安裝非常簡單，維護工作量也很少。在建立阻力控制系統時，主要采用數字信號處理器芯片。和其他處理器相比，DSP芯片更加適合對數字信號進行處理，DSP芯片主要是由一片TI的DSP芯片構成，主要具有下面幾個方面的功能：

（1）可以根據信號，進行運行邏輯的判斷，對車廂位置和實際速度進行計算。

（2）可以檢測主回路電壓電流的信號，可以對井道位置和光電旋轉編碼器位置的信號進行接收。

（3）通過控制直接推力，來對變頻調速進行控制，實現速度閉環、電流閉環和位置閉環，更加精準的對電梯的運行進行控制。

（4）對各種故障進行處理，比如功率模塊故障、上下沖頂、消防運行等。

（5）實現橋廂控制系統的串行通信對轎廂位置的運行狀態信息和位置進行發送。所以拖動控制系統主要使用DSP芯片進行搭建。



    2.3.3.廳門和轎廂控制系統的搭建

    在對廳門和轎廂控制系統進行搭建的時候，要使用三角載波和正弦波進行比較，然后產生PWM脈沖序列，當正弦波小于三角載波時，對應的開關器會關閉，當正弦波大于三角載波的時候，對應的開關器件會處于連通的情況，產生的脈沖序列會對逆變器的功率開關器件進行控制。通常情況下，廳門和轎廂系統的結構大致相同，可以使用PHILIPS的LPC941x系列的單片機組成控制系統，其中LPC941X可以在成本要求低、集成度要求高的場合進行使用，可以對各種性能要求進行滿足。只需要2~4個時鐘周期，就可以將指令執行完畢，不僅可以極大的降低元件的數目，而且還可以有效的降低系統的成本。在LPC940x中，內置了LCD段驅動器。具有spI、nc、uart接口。



    總而言之，直線電梯是未來電梯的主要發展方向，就目前對直線電梯的開發而言，大噸位（譬如美國對航空母艦戰斗機的提升系統）、多轎廂（在一個井道布置若干個電梯轎廂）對直線電梯的開發具有誘人的應用前景；在直線電梯應用的過程中，直線電機的控制是非常關鍵的一個問題。在直線電機控制理論的不斷發展下，在材料科學不斷發展的今天，隨著永磁材料成本的降低，在不久的將來，直線電機的潛能會更加充分的被挖掘出來。
