采用直線電機的直線運動機構由于具有響應快、精度高的特點，已成功地應用于異型截面工件的CNC車削和磨削加工中。針對產量最大的非圓截面零件，國防科學技術大學非圓切削研究中心開發了基于直線電機的高頻響大行程數控進給單元。

當用于數控活塞機床時，工作臺尺寸為600mm×320mm，行程100mm，最大推力為160N，最大加速度可達13g。由于直線電機動子和工作臺已固定在一起，所以只能采用閉環控制，如圖所示為該單元的控制系統簡圖。

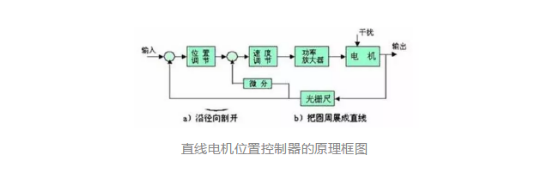

直線電機位置控制器的原理框圖

這是一個雙閉環系統，內環是速度環，外環是位置環。采用高精度光柵尺作為位置檢測元件。定位精度取決于光柵的分辨率，系統的機械誤差可以由反饋消除，獲得較高的精度。


采用PC機與開放式可編程運功控制器構成數控系統，這種系統以通用微機及Windows為平臺，以PC機上的標準插件形式的運動控制器為控制核心，實現了數控系統的開放。基于直線電機的開放式數控系統的總體設計方案如圖所示。


基于直線電機的開放式數控系統原理圖

該系統采用在PC機的擴展槽中插入運動控制卡的方案組成，系統由PC機、運動控制卡、伺服驅動器、直線電機、數控工作臺等部分組成。數控工作臺由直線電機驅動，伺服控制和機床邏輯控制均由運動控制器完成，運動控制器可編程，以運動子程序的方式解釋執行數控程序（G代碼等，支持用戶擴展）。運動控制卡型號為PCI-8132。

當今的工業控制技術中PCI總線漸漸地取代了ISA總線，成為主流總線形式，它有很多優點，如即插即用（PlugandPlay）、中斷共享等。
