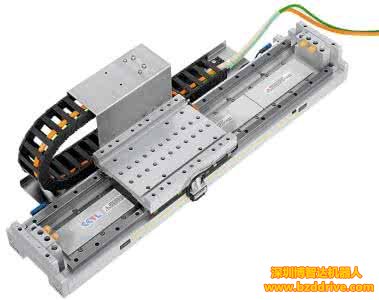

我國直線電機的基本資料介紹。直線電機也稱線性電機，線性馬達，直線馬達，推桿馬達，在實際工業應用中的穩定增長，證明直線電機可以放心的使用。下面簡單介紹直線電機類型和他們與旋轉電機的不同。最常用的直線電機類型是平板式、U型槽式和管式。線圈的典型組成是三相，有霍爾元件實現無刷換相。圖示直線電機用HALL換相的相序和相電流。



直線電機經常簡單描述為旋轉電機被展平，而工作原理相同。動子（forcer,rotor) 是用環氧材料把線圈壓縮在一起制成的.而且，磁軌是把磁鐵（通常是高能量的稀土磁鐵）固定在鋼上.電機的動子包括線圈繞組，霍爾元件電路板，電熱調節器（溫度傳感器監控溫度）和電子接口。在旋轉電機中，動子和定子需要旋轉軸承支撐動子以保證相對運動部分的氣隙（air gap）。同樣的，直線電機需要直線導軌來保持動子在磁軌產生的磁場中的位置。和旋轉伺服電機的編碼器安裝在軸上反饋位置一樣，直線電機需要反饋直線位置的反饋裝置--直線編碼器，它可以直接測量負載的位置從而提高負載的位置精度。



直線電機的控制和旋轉電機一樣。象無刷旋轉電機，動子和定子無機械連接（無刷），不象旋轉電機的方面，動子旋轉和定子位置保持固定，直線電機系統可以是磁軌動或推力線圈動（大部分定位系統應用是磁軌固定，推力線圈動）。用推力線圈運動的電機，推力線圈的重量和負載比很小。然而，需要高柔性線纜及其管理系統。用磁軌運動的電機，不僅要承受負載，還要承受磁軌質量，但無需線纜管理系統。



相似的機電原理用在直線和旋轉電機上。相同的電磁力在旋轉電機上產生力矩在直線電機產生直線推力作用。因此，直線電機使用和旋轉電機相同的控制和可編程配置。直線電機的形狀可以是平板式和U型槽式或者管式，哪種構造最適合要看實際應用的規格要求和工作環境。
