具備以下特征的直線導軌（循環滾珠型）的基本構造。



1. 高剛性

2. 長壽命、高精度

3. 無噪音、運行平穩

4. 優異的振動特性


（1）基本構造和性能

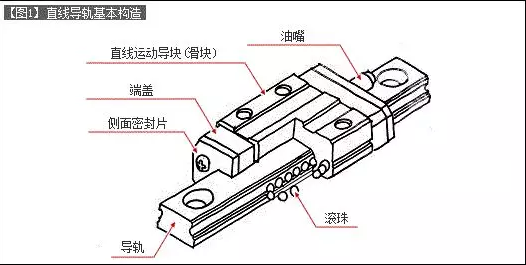

　基本構造是由1. 直線導軌、2. 直線運動滑導塊、3. 滾動軸承用滾珠構成。對于這種構造可根據使用規格選擇各種產品（參考【圖1】）。例如采用密封板類零件構造可實現其防塵性和無塵室使用要求，采用滾珠保持器構造可提高其滑動性能等等。此外，對于直線滑動條件和負載、為了實現更高的導向精度，根據實際情況可采用2支導軌或和多個滑塊的構造。





（2）滾動軸承部的構造和功能

（a）滾動軸承單元的構造

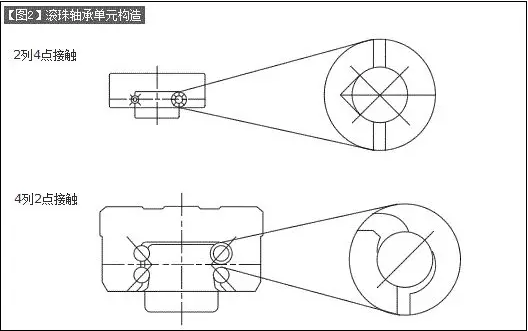

　直線導軌的性能基本上是由滾動軸承單元的構造決定的。導軌上滾珠用導向槽的個數稱為「列數」，在滾道內滾珠的接觸點數作為「點接觸數」、用來表現滾珠軸承單元的構造。這種多列滾珠軸承的構造，即使在急速加減速時承受力矩載荷或長時間在嚴苛條件下連續運行等情況下，也可保持其精度。【圖2】為滾珠軸承單元構造事例。

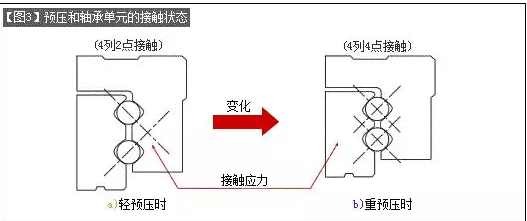

　此外，也有在預壓狀態不同的情況下、軸承單元的接觸狀態會發生變化，用以維持高剛性?高精度的產品構造（【圖3】）。





（b）關于無噪音、平穩運行

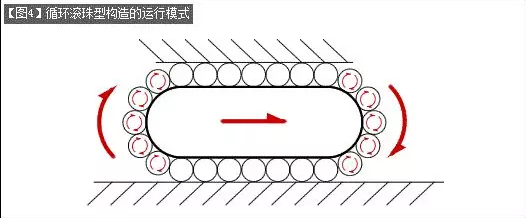

　直線導軌采用循環滾珠型(【圖4】)構造，摩擦力小、可實現平穩運行。另外還有內置滾珠保持器，循環滾珠相互接觸、無摩擦音，可實現長久無噪音和平穩運行的的直線導軌滑塊構造。





（3）其它直線導軌

　不需要高剛性的場合，可采用精密成形的U型不銹鋼鋼板、將軌道部和安裝面一體化的精密滾珠滑軌構造，具有小型?輕量?低價格的特點。











滾柱直線導軌副







滾柱直線導軌結構



以滾柱滾動體取代了鋼珠，為實現超高剛性與超重負荷能力設計；通過滾動體與滑軌與滑塊的線接觸，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，







更由45度的接觸角度的設計，讓整體線性滑軌達到四方向等高剛性、等高負荷能力的特性。超高剛性的實現，大幅提升加工精度，達到高精度；由于超重負荷的特性，進而延長線性滑軌的使用壽命。
