直線模組也稱為線性模組、線性模塊、直線模塊、單軸機器人、精密定位工作臺、直線滑臺、直線工作平臺。博智達有兩種線性模組:帶式和絲桿式。

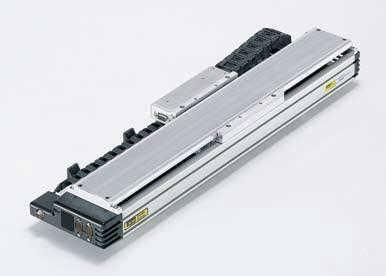

博智達帶傳動單軸機器人機身采用精密擠壓鋁型材，機身兩側及底座安裝面均設有t形螺母槽，保證了底座安裝固定的實用性。傳感器可安裝在型材兩側的t形螺母溜槽內。整體造型與直線導軌軸承設計，高剛性，高轉速，低摩擦系數，低噪音。平臺主體密封采用不銹鋼條和磁性密封條，全封閉防塵設計，使用壽命長。特別是多軸線性機械手的設計與制造。博智達帶傳動機構是一種模組化單軸機械手，設計用于固定各種行程、傳動和動力要求。

同步帶模組特點:

•鋼絲同步帶傳動;

•高負載能力，速度可達3米/秒;

•運輸負載達到1700 n;

•最大扭矩可達115nm;

•重復定位精度±0.05mm;

•維護成本低，皮帶張力可調;

•安裝方便，空心傳動軸帶鍵槽;

•t型槽設計，用于附件安裝和驅動本身;

•連接傳動軸夾緊裝置(用于多軸系統的連接);

•變速箱為可選件，多種多軸連接件為可選件，安裝附件及支架為可選件。





適用場所:工裝夾具、裝車定位、自動化工作站、半導體設備、TFT-LCD面板設備、太陽能設備、led在線設備、機械內部XYZ軸工作平臺、點膠、鎖緊螺絲、目視檢測、測量設備等、高速高精度場所。
