導軌的制造精度和安裝精度決定了線性運動系統的運動精度。未使用的應用程序有不同的最終運動精度要求。
就精度來說,所有機械設備中,工作母機—機床的等級是最高的;比方說要生產七級精度的齒輪,你的磨齒機(機床)就必須高于齒輪一個精度等級;要制造七級精度的螺桿,加工該螺桿所用的機床的絲杠的精度至少也要高于八級。滾珠直線導軌,具有高剛性和高精度的特點,在精密機床中得到了廣泛的應用。
一般來說,工程師是根據最終的運動精度要求,來選擇合適精度的導軌和安裝精度。在上面的機床的例子中,是運動精度要求決定了需要的導軌的制造精度和安裝精度。
在很多的工廠自動化項目中,比如自動上下料和桁架機器人等應用中,并不需要那么高的運動精度,比如有的自動上下料系統要求具有+/-0.25mm的重復定位精度??墒沁x用的還是高精度的滾珠直線導軌,還是需要精密的安裝基準和高的安裝精度。這是因為:滾珠直線導軌的制造精度等級,超過了最終運動精度等級;所以是滾珠直線導軌的制造精度等級,而不是最終運動精度,決定了安裝基準精度和安裝精度。
因為滾珠直線導軌的設計理念,決定了其需要較高的制造精度,請見下圖:
![[直線導軌精度]直線導軌制造時的精度以及安裝后的精度介紹!](/uploads/allimg/200108/1-20010PZI4Q1.png)
如上圖所示,滾珠直線導軌的直線運動是通過許多鋼球在滾道上的滾動而實現的;為了確保運行的平穩,要保證每個鋼球都處于比較均勻的受壓和受力狀態;顯而易見,這需要相當高的制造精度。也就是說,從工程設計的角度出發,滾珠直線導軌是一種精密的產品;精密的產品自然而然需要精密的安裝基準和高的安裝精度:
A:安裝表面需經過研磨或精銑,表面的粗糙度應該達到Ra1.6。

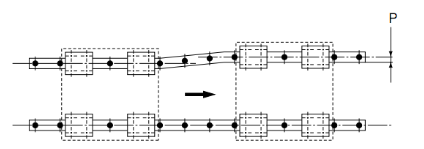

B:兩根導軌之間的平行度要求。
![[直線導軌精度]直線導軌制造時的精度以及安裝后的精度介紹!](/uploads/allimg/200108/1-20010PZR1V7.png)

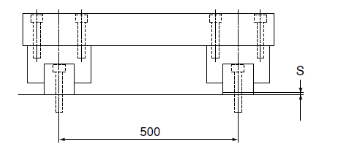

C:兩根導軌之間的安裝高度差要求。

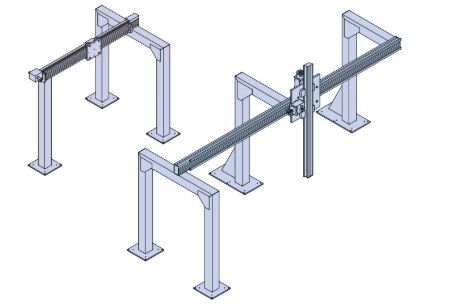

許多工廠自動化的應用不能實現精密的安裝標準和高安裝精度。
![[直線導軌精度]直線導軌制造時的精度以及安裝后的精度介紹!](/uploads/allimg/200108/1-20010PZA0S7.png)
二:滾輪直線導軌安裝精度

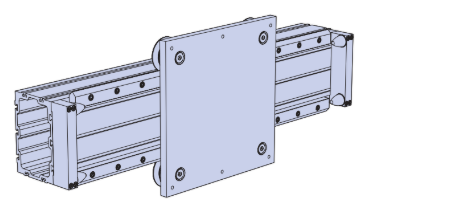

滾輪直線導軌,是通過滾輪在滾輪導軌上滾動,實現的直線運動,如下圖所示:
如上圖所示,4個滾輪,相當于滾輪直線導軌的4個鋼球;這種設計理念,既可生產出超精密的滾輪直線導軌,也可生產出精密的滾輪直線導軌;而不像滾珠直線導軌,硬性要求那么高的制造精度。滾輪直線導軌很好地實現了這一點:根據最終的運動精度,選擇合適的導軌制造精度和安裝精度,這很好地解決了直線導軌在自動上下料等工廠自動化項目中的安裝問題。
以上就是關于"[直線導軌精度]直線導軌制造時的精度以及安裝后的精度介紹!"的詳細介紹了,更多內容關注博智達直線電機官網其他資訊!
