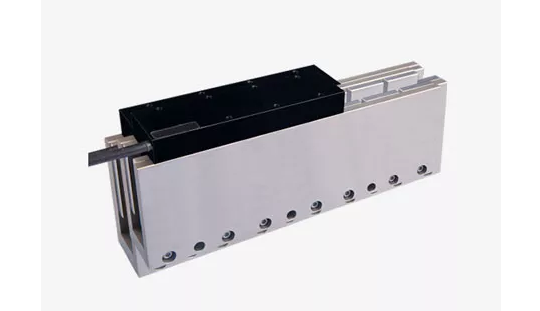

直線電機測試系統主要由測試平臺、測試電機、電機控制器、測試電機負載、測試電機控制器、推力傳感器、電氣測量單元、水冷卻系統、上位機等部分組成。



    ◆測試平臺：測試平臺是安裝被測模塊、加載模塊和asif裝置的基礎。



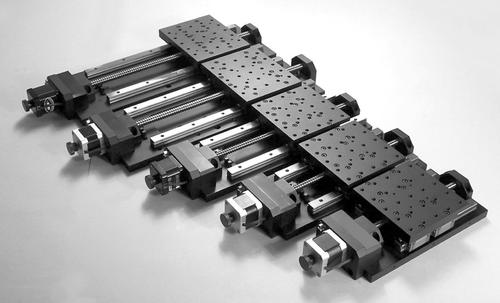

    ◆加載裝置：作為被測直線電機的加載裝置，被測直線電機的負載和被測直線電機的控制器負責加載。也可選用交流伺服電機驅動螺帽，將扭矩轉化為推力。



    ◆測量元件：推力測量傳感器、位置測量裝置、溫度、壓力、流量傳感器、電量測量設備。



    ◆外圍設備：水冷系統、電機控制器、上位機等。



    測試系統由上位機控制，上位機控制被測機器及配套機器的運行，測量并采集相關參數，根據測試過程和測試參數自動完成測試，并輸出測試報告。



    測量部分是LIM實驗平臺的關鍵部件，測試報告的所有參數由測量部分完成。要求所有采集參數采用有效的同步手段，以滿足同步分析的要求。另外，由于所測輸入電量在整個測試過程中處于大范圍的動態變化中，因此要求電量測試系統能夠采用有效的無縫自動換檔技術，以保證大范圍、高精度的測試。同時，直線電機采用變頻調速控制，使現場試驗電磁環境更加惡劣，必須采取有效措施提高電磁兼容性能。只要考慮這些關鍵因素，合適的測量系統可以保證LIM的準確測試，提高產品質量保證和推廣的可靠數據支持。
