如何選擇正確的直線定位裝置導軌？



    每種導軌都有其優點，但選擇合適的導軌可以避免常見的問題。

    線性驅動系統已經使用了數千年，早在古埃及人使用樹干來移動沉重的石頭，為滾珠絲杠和滾動齒輪系統等線性運動解決方案提供了先驅者。如今，直線運動技術被用于支撐、定位、引導和移動機械零部件，廣泛應用于航空航天、機床、醫療、工廠自動化、包裝等行業。雖然直線運動技術的基本要求是提供承載能力和精確的運動，但在許多情況下，其他要求也很重要。



    產品所采用的直線傳動技術在功能、性能、耐久性、能耗等方面起到了重要的作用，使產品能夠超越競爭對手。工程師可以選擇多種線性驅動技術，如螺旋、滾珠絲杠、齒條和齒輪系統、帶傳動、直線電機和滾子齒輪系統。



    所有的選擇必須仔細考慮，以避免常見的問題，如低精度，反彈/振動，高成本，骯臟的操作，高維護，低負荷能力，過多的噪音，低速等。系統的選型過程能夠保證所選線性驅動技術滿足應用程序的要求。選擇合適的技術還可以降低設計的復雜性，提高性能，降低總裝配成本。



    螺桿



    螺桿利用螺紋的螺桿角度將車削運動轉化為直線運動。螺紋內、外螺紋之間的滑動接觸面積大，摩擦損失較大。結果表明，絲杠的效率低于滾珠絲杠。絲杠提供了一個相對高的負載能力，雖然通常比滾珠絲杠小。鉛絲杠的主要優點之一是成本低，通常只有滾珠絲杠成本的十分之一。絲杠有多種尺寸的引線，這意味著可以選擇合適的引線來提供正確的定位精度和速度平衡。只要保持足夠的潤滑，絲杠只會產生很小的噪音。然而，它們很難在長距離運動中使用，因?yàn)槁葆數膬啥送ǔ](méi)有支撐。

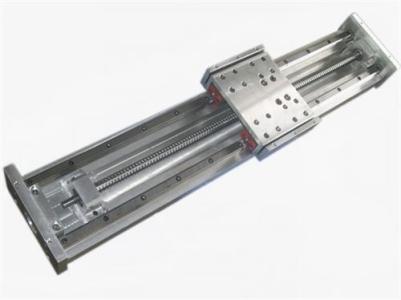

    滾珠螺桿



    滾珠絲杠傳動由滾珠絲杠和滾珠螺母組成。所述滾珠絲桿和滾珠螺母上設有循環軸承，所述循環軸承在所述滾珠絲桿和螺母形成的槽內滾動。滾珠絲杠將載荷分配給大量的滾動單元，使其具有較高的承載能力。大量精密滾動元件的使用也提供了高水平的精度。滾珠絲杠也提供低摩擦水平，轉化為高機械效率和降低功率要求。滾珠絲杠的工作周期也相當高，因?yàn)樗鼈儺a(chǎn)生的摩擦熱相對較低。然而，滾珠絲杠比其他線性傳動技術更昂貴，而且它們還需要潤滑以提供合理的使用壽命。最后，滾珠絲杠容易產生噪音，這主要是由于滾珠回收造成的。



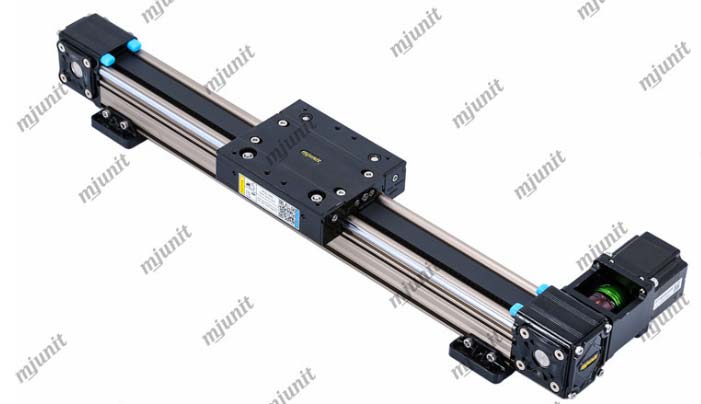

    皮帶傳動系統



    當高速、高加速度和長行程是最重要的標準時，通常選擇帶球?qū)к壍闹本€運動系統。帶傳動和滑動導軌的線性驅動器以較低的成本提供較低的速度和加速能力。正如所料，帶傳動的直線定位精度不如絲杠或滾珠絲杠。滾珠導軌和滑動導軌帶的承載能力略低于滾珠絲杠。皮帶的彈性和剛度是其他缺點。帶傳動的直線運動系統由于避免了絲杠或滾珠絲杠軸承的摩擦熱積累問題，通常能實現高占空比。皮帶傳動系統的其他優點包括產生的噪音相對較小，需要的維護也相對較少。Mjunit模塊同步帶是其中最專業的。



    鏈傳動



    鏈傳動通過一系列的鏈環將回轉運動轉化為直線運動，鏈環與齒鏈輪和直線滑塊嚙合。與皮帶傳動相比，鏈傳動的優點是負載高，因?yàn)殒渹鲃?dòng)是金屬制的。鏈條傳動比皮帶傳動占地少，不易受油、油脂、日曬、老化等因素的影響。與皮帶傳動不同，鏈傳動在潮濕的環境下工作。另一方面，鏈傳動通常比皮帶傳動產生更多的噪聲和振動傾向。與齒輪傳動相比，它們的負載能力和使用壽命更低。



    直線電機



    直線電機是在擴展傳統旋轉伺服電機概念的基礎上發展起來的。定子變?yōu)榱?，轉子變?yōu)榫€圈或磁軌。直線電機可以實現直線運動，不需要任何傳動裝置旋轉成直線。拉絲直線電機采用直線導軌線圈和夾緊磁鐵。電刷在力的接觸與酒吧運行長度電機，以提供換向。線圈和力放大器都包含在線性步進電機的力放大器中。直線電機具有速度快、精度高、響應快等優點。它們的局限性包括成本高、體積大、產熱大。Lim的容量也很低，類似于直驅電機和帶齒輪箱的電機的比較——直驅電機必須要大得多才能得到相同的容量。



    齒輪及成套齒輪



    齒輪和齒輪組由一個叫做小齒輪的圓形齒輪組成。小齒輪與稱為齒輪的線性齒輪的齒嚙合，它把旋轉運動轉化為線性運動。齒輪在各種機械中通常用作線性執行機構。例如，它們被用來移動數控機床的軸，如加工中心。螺桿齒條具有較高的齒接觸比，在高速運轉時噪音小，承載能力高。潤滑對保證齒輪和齒輪組的長壽命至關重要。齒輪和齒輪組的優點包括相對較少的部件和較高的精度，即使在長行程時也是如此。它們的缺點包括相對較高的摩擦。此外，齒輪和齒輪傳動需要運行與間隙，所以齒隙可能是一個主要的缺點。



    鼓形齒輪系統



    雖然乍一看與齒條和小齒輪系統相似，但齒輪滾子系統使用由軸承支承的滾子而不是正齒輪來嚙合齒。小齒輪滾子系統的定位精度在30~80微米之間。例如，在高級模型中，給定尺寸的產品可以提供±30微米的位置精度、3000萬周期/齒的預期壽命和14000n的最大動態負載。對于中等負荷，通用型提供±50微米精度的500萬次循環/齒，并可承受最大的dy。750n動態負載。



    RPS系統速度可達11m/s，僅次于直線電機。小齒輪由10或12個針支撐，針軸承是密封和潤滑的。機架安裝時使用高性能輕質潤滑脂潤滑，然后每六個月或每200萬個小齒輪旋轉一次。在特殊應用中，只要轉速小于30m/min，滾子小齒輪系統就可以在沒有潤滑的情況下工作。系統全速運行時產生的噪聲小于75db。



    直線傳動系統，如絲杠、滾珠絲杠、齒輪及齒輪組、皮帶傳動、鏈傳動、直線電機和滾子齒輪傳動等，各有其獨特的優缺點。



    為了將正確類型的線性運動技術應用到特定的應用中，設計工程師應該仔細考慮每種選擇的具體功能。選擇合適的工藝可以提高性能，保證長壽命，降低總裝配成本。
