無鐵芯直線電機的施力部件放置在兩個軌道之間。它們也被稱為U型通道馬達。施力部分線圈中沒有鐵心，稱為無鐵心電機。它的銅繞組被封裝在兩排磁鐵之間的氣隙中。由于電機中沒有鐵芯，施力構件和磁道之間不會產生吸引力或齒槽力。



此外，鐵芯電機中的驅動構件的質量往往小于鐵芯電機中的推動構件的質量，從而使該結構的電機能夠產生大的加速度，從而使電機的整體動態性能非常好。無芯結構不具有齒槽效應和吸引效應，因此可以提高軸承的使用壽命，在某些情況下甚至更小的軸承。



由于無鐵芯直線電機結構具有優良的動態性能，在運動過程中不產生齒槽，因此功率很大，但由于其從繞組底座到冷卻的接觸面積小，效率不如鐵心電機。電路板的熱通道很長，所以這些電機的滿載功率很低。此外，采用雙排磁鐵結構實現適當?shù)牧托谐桃苍黾恿嗽撾姍C(jī)的整體成本。



無鐵心直線電機結構的優缺點總結如下：



優勢：



1。不美觀平衡雙軌，安全，操作方便，組裝時無美觀問題。



2、無齒槽效應-無鐵心力零件無齒槽效應。



3、輕力部分——因?yàn)闆]有鐵心，所以加減速比較大，機械帶寬也比較高。



4。氣隙調整-易于對齊和安裝。



缺點：1、散熱性好——熱阻高。



2。單位產品包裝的有效值功率低于鐵心結構的有效值功率。



3，成本更高-使用的磁鐵數量是鐵心電機的兩倍

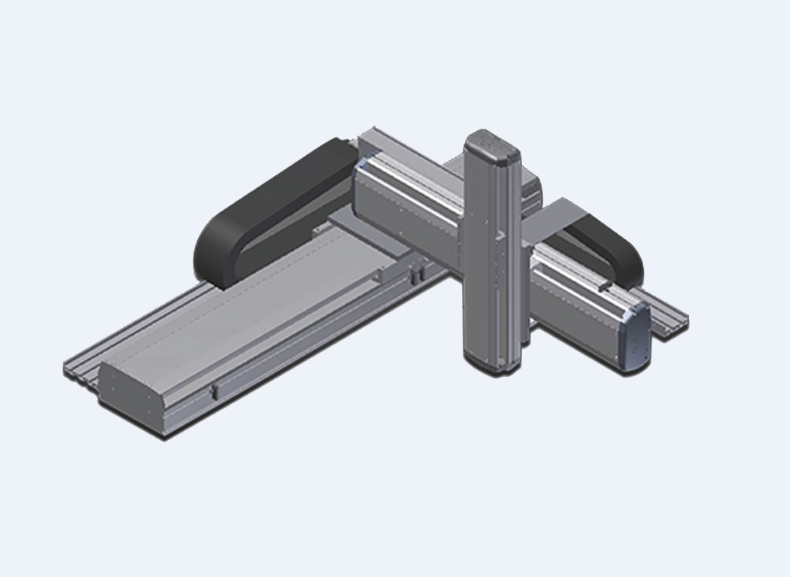

4。市場上有兩種類型的無鐵電機，包括組件組和預制定位系統。
